Дымоход для твердотопливного котла: конструкция, особенности монтажа

Автономное отопление в частном доме – необходимое условие для комфортного круглогодичного проживания. За источник отопления в системе отвечает водогрейный котёл, который работает на разных видах топлива. В случае, если участок не газифицирован, установка газового оборудования невозможна. В то же время, при недостаточной электрической мощности для обеспечения работы электрокотла, эксплуатация такого оборудования будет также затруднительна. При подобной ситуации отличным решением является установка твердотопливного водогрейного агрегата. При монтаже данного оборудования важно правильно смонтировать дымоход для твердотопливного котла.

Труба дымохода для твердотопливного котла должна отвечать ряду требований, выполнение которых гарантирует эффективную эксплуатацию и высокий уровень безопасности изделия. Для устройства конструкций данной категории широко применяются следующие материалы:

• Полнотелый глиняный кирпич. Кладка из данного материала отличается повышенной прочностью и огнеупорностью, плохо проводит тепло, что исключает чрезмерное нагревание строительных конструкций, сквозь которые проходит труба.

Недостатки конструкции. Кладочный раствор делает конструкцию неоднородной, из-за чего она теряет свою прочность через несколько лет эксплуатации под воздействием повышенных температур. Обладает большой массой, требует устройства массивной опорной части в виде фундамента. Кроме того, возведение кирпичной кладки является трудоёмким процессом.

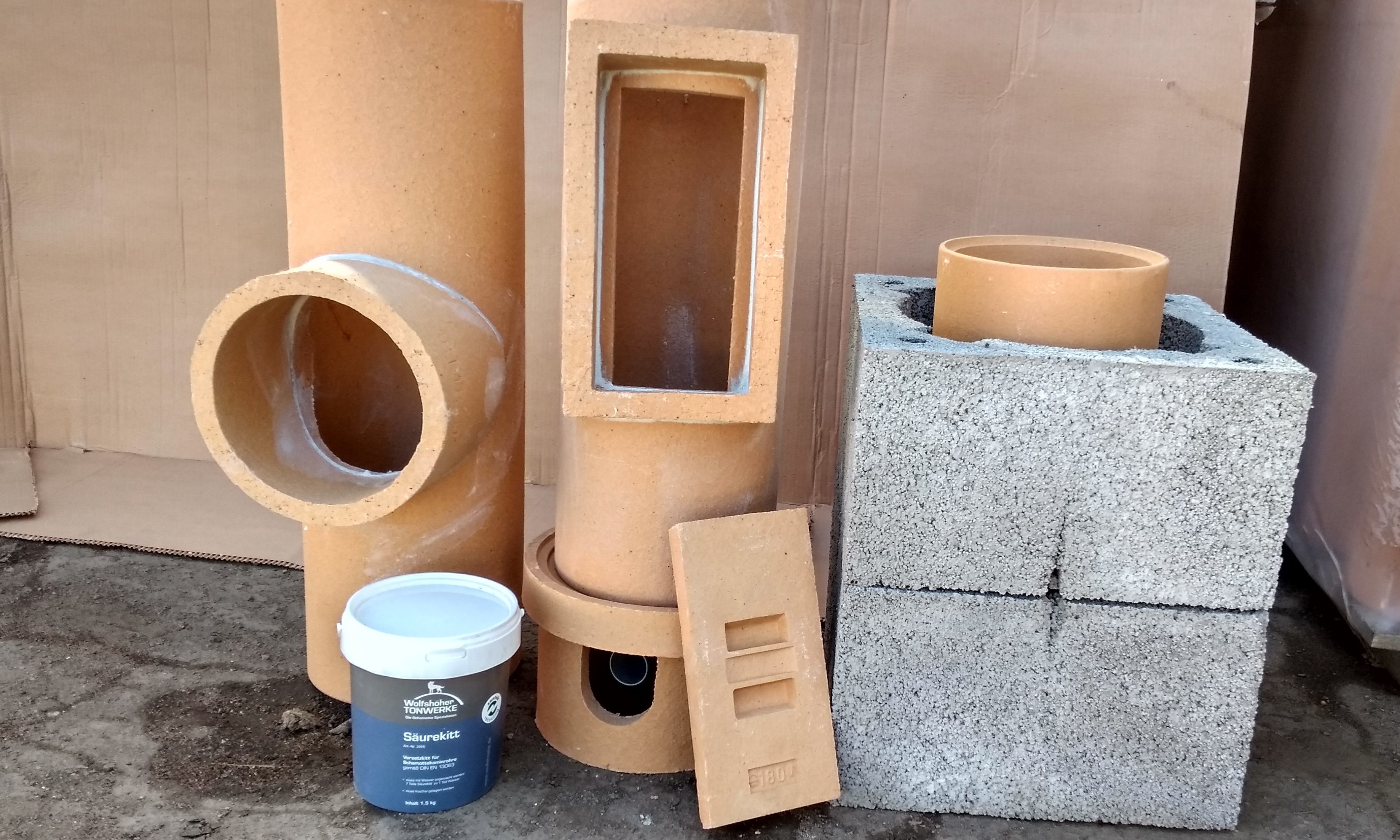

• Керамические дымоходы для котлов на твердом топливе. Имеют трёхслойную конструкцию – внутренний контур – труба из жаропрочной глины, которую окружает эффективный утеплитель, а снаружи вся конструкция надёжно защищена блочной оболочкой на основе цементного вяжущего.

Преимущества. Внутренняя поверхность в полносборном заводском варианте выполнена однородной, герметичной и гладкой, что исключает выпадения осадка из продуктов горения и конденсата, образующегося от перепадов температур. Повышенный срок эксплуатации при обеспечении должного ухода и обслуживания изделия.

Недостатки. Высокая цена, плохая ремонтопригодность, сложность при монтаже, необходимость устройства мощного фундамента из-за высокой массы, не подходит для лёгких деревянных каркасных домов.

• Асбоцементные трубы. Обладают повышенной огнеупорностью, имеют гладкую поверхность, хорошо работают при изготовлении сэндвич-конструкции с утеплителем и кирпичом. Часто монтируются как вытяжные каналы в толще стены в 1,5 – 2 кирпича.

Недостатки. Асбест – вредный материал, который отрицательно сказывается на здоровье человека. При повреждении труба плохо поддаётся ремонту. Отмечается повышенная сложность монтажа в совокупности с кладкой. Неэстетичный внешний вид при отсутствии маскировки.

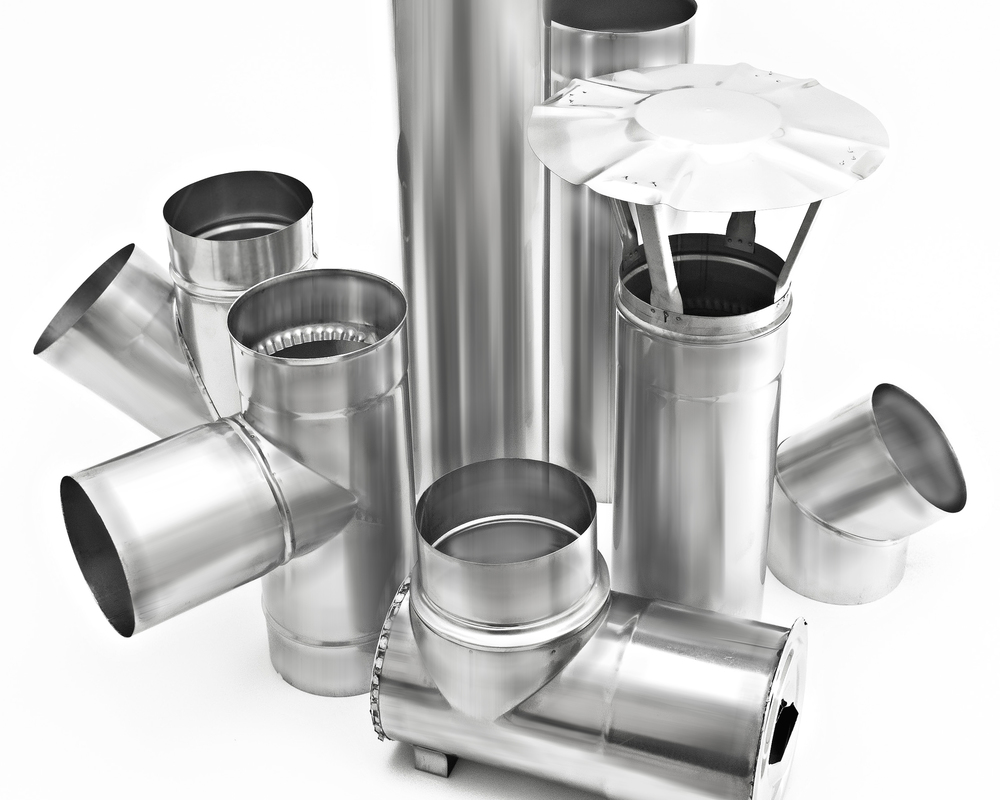

• Трубы для твердотопливных дровяных котлов из нержавейки – далеко не каждая сталь может выдерживать высокие температуры без изменения прочностных свойств. Для дымоходов применяется особая легированная сталь с добавлением титана и никеля.

Преимущества. Повышенная сопротивляемость воздействию высоких температур. При образовании конденсата металл данной категории не подвержен коррозии. Простота монтажа и подключения, небольшая масса. Цена за единицу длины ниже, чем на керамику или кирпич.

Недостатки. Без устройства внешней теплоизоляции поверхность раскаливается, что может стать причиной возгорания смежных конструкций, выполненных из дерева. Требует дополнительной защиты и установки гильз при прохождении через ограждающие конструкции.

• Дымоходы из сэндвич-трубы – являются наиболее современной конструкцией, широко применяемой в большинстве частных домов. Когда потребители задают вопрос в торговой точке, какой дымоход лучше для твердотопливного котла, консультанты часто указывают именно на этот тип конструкции.

Преимущества. Качественная нержавейка не разрушается при накаливании, теплоизоляция снижает теплоотдачу системы, пожаробезопасная конструкция. На внутренней поверхности редко выпадает конденсат. Имеет достойный внешний вид. Простота монтажа, высокая ремонтопригодность.

Недостатки. Данная труба дымоходов для твердотопливных печей подходит не под каждое помещение. При необходимости оформления эксклюзивного дизайна комнаты, приходится выполнять отделку облицовочными материалами.

Чтобы правильно подобрать дымоход для твердотопливного котла, необходимо понимать особенности эксплуатации помещения, температуру отработанных газов, а также способ и место установки оборудования.

По следующей ссылке можно увидеть обзор дымоходов из сэндвича для твердотопливных котлов:

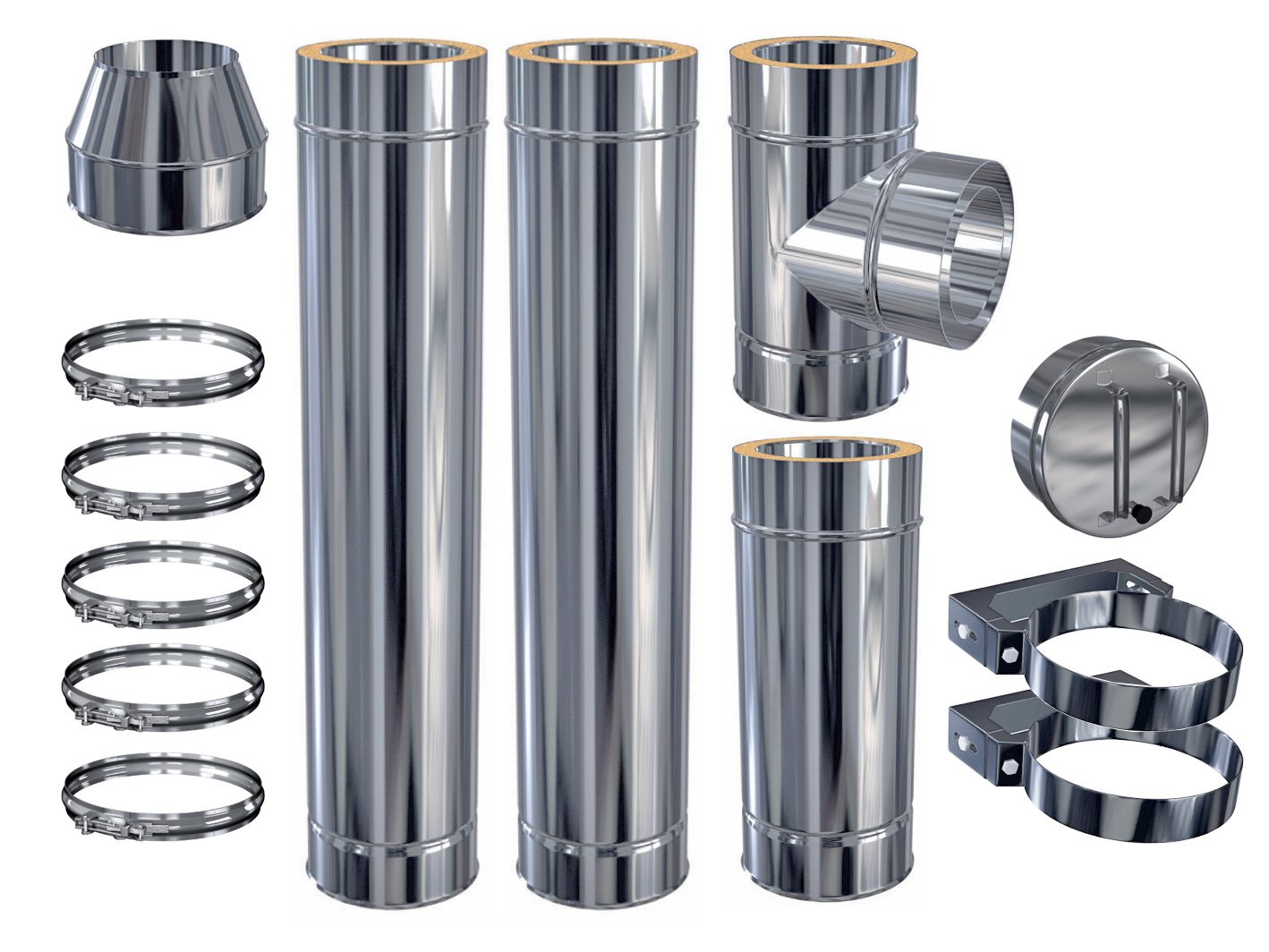

Дымоход для дровяного котла, вне зависимости от материала, типа, особенностей эксплуатации и принципа монтажа, включает в себя следующие конструктивные элементы, каждый из которых устанавливается при монтаже оборудования:

• Главным элементом являются трубы, соединяемые между собой при объединении в общую вытяжную систему. Количество линейных деталей определяется, в зависимости от общей длины конструкции.

• Фиксирующие хомуты – для конструкций из стали или сэндвича.
• Несколько кронштейнов, позволяющих обеспечить крепление дымохода для твердотопливного котла к стене и другим капитальным конструкциям здания. В зависимости от типа, могут быть стационарными или телескопическими.
• В большинстве конструкций присутствует тройник, который одновременно выполняет роль колена и ревизии для трубы. Кроме того, в заглушенной части этого элемента скапливается твёрдый осадок, выпадающий от продуктов горения. В данном резервуаре также скапливается конденсат, который нужно время от времени удалять из системы.
• Заглушка – плоский элемент из термостойкой стали, предназначенный для закупорки свободного отверстия тройника.
• Асбоцементный, стальной или трёхслойный защитный экран, защищающий стены помещения от теплового излучения, что снижает риск возгорания.
• Правильный дымоход для твердотопливного котла должен устанавливаться на специальную площадку для монтажа, так как дымоход, не имеющий защитной прослойки, может привести к повышенной опасности. При монтаже кирпичного или керамического изделия, необходимо предусмотреть опорную конструкцию, равномерно распределяющую нагрузки.
• Заслонка, устанавливаемая после колена, под потолком помещения, позволяет контролировать силу тяги и интенсивность пламени.

• Для удобства эксплуатации дымохода твердотопливного котла, на тройнике, выполняющим роль конденсатоотвода, устраивается дополнительное ревизионное отверстие, через которое удаляется жидкость и шлак, без необходимости демонтажа заглушки.
• В зависимости от конфигурации трубы и объёмно-планировочных параметров помещения, по длине изделия могут устанавливаться несколько угловых сопряжений в виде колена.

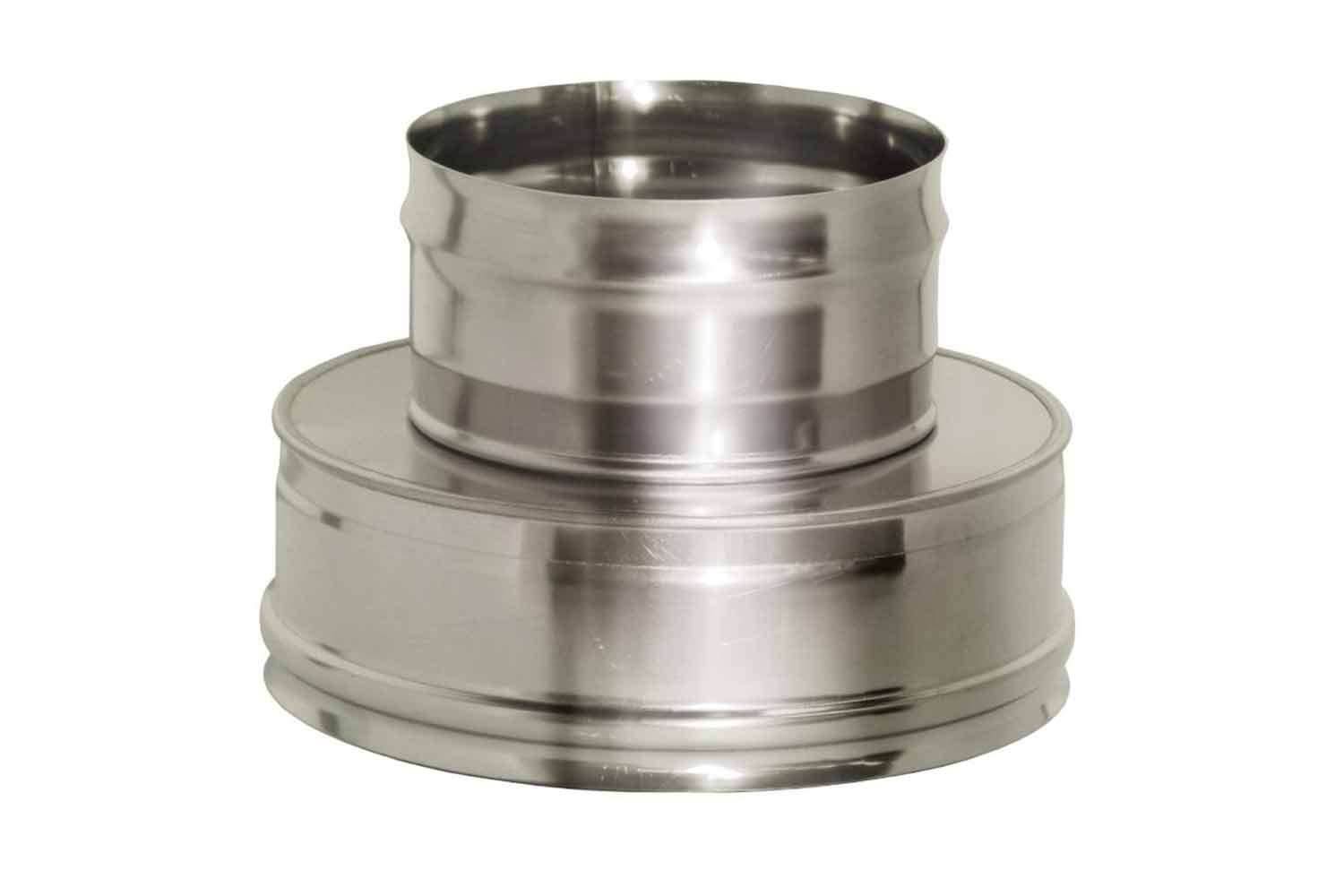

• В нижней части дымоход для ТТ котла имеет узел сопряжения с водогрейным агрегатом через специальный переходник – адаптер.
• Верхний оголовок трубы, расположенный на улице, завершается установкой дефлектора, который создаёт тягу, благодаря особой конструкции разрежения ветровых потоков.

В зависимости от конструктивной схемы, особенностей оборудования и других параметров, количество, размер и порядок установки перечисленных выше элементов трубы для твердотопливного котла может меняться.

Многие владельцы частных домов, решившие провести монтаж своими руками, спрашивают, как правильно сделать дымоход для твердотопливного котла. Главный принцип, которому нужно придерживаться – сборка конструкции производится, начиная от адаптера и заканчивается дефлектором на улице. Кроме того, при монтаже следует учесть некоторые важные нюансы:

• При применении сэндвича из нержавейки, риск образования конденсата полностью исключается.
• Все сопряжения необходимо фиксировать хомутами для предотвращения разрушения системы от ветра и механических воздействий.
• При монтаже следует придерживаться строгого правила – если в доме устанавливается несколько котлов, каждый из них должен иметь отдельную дымоходную трубу. Элементы запрещено объединять между собой.
• Следует устроить как можно больше мест крепления трубы к стене.
• Перед покупкой основных элементов, следует провести расчет дымохода для твердотопливного котла, так как сечение должно соответствовать производительности оборудования.

• При монтаже элементов трубы следует выдерживать безопасное расстояние до электрических кабелей, газовых труб, а также обеспечивать установку пожаробезопасных прокладок при прохождении через ограждающие конструкции кровли.
• Стыки между элементами дымохода для тт котла длительного горения не должны осуществляться при прохождении через ограждающие элементы стен, перекрытий и покрытий.
• По правилам устройства подобных вытяжных систем, на пути движения отработанных газов должно быть не более 3 изгибов трубы, чтобы эффективность дымоудаления не снизилась.
• Угловые сопряжения труб должны осуществляться по радиусу, величина которого идентична или больше их диаметра.
• Рекомендуемая высота дымохода для тт котла колеблется в пределах 5 метров для обеспечения максимально эффективной тяги.
• Глубина отвода для сбора конденсата должна быть не менее 250 мм, чтобы жидкость не переполняла ёмкость и не попадала в котёл.

При соблюдении всех перечисленных выше требований, котёл обеспечит быстрое приготовление теплоносителя для системы отопления, а его эксплуатация не будет сопряжена с повышенной опасностью.

Конечно, далеко не каждый домашний мастер обладает должными навыками и располагает достаточным количеством времени для монтажа дымохода бытовых твердотопливных котлов своими руками. Однако, как показывает практика, именно этот вариант устройства системы выброса продуктов горения является наиболее выгодным по следующим причинам:

• Любое обращение к профессионалам подразумевает дополнительную прибыль при выполнении комплекса работ. Таким образом, специалист высокого уровня, работающий в организации, возьмёт лишь часть переданных денег, а остальная сумма будет зачтена в прибыль предприятия.
• При монтаже своими руками владелец частного дома выбирает только высококачественные элементы, не стремясь сэкономить на мелочах. В случае обращения в организацию, велика вероятность покупки элементов с ненадлежащим качеством и установки их в дымоход для котла.

В то же время, перед тем, как приступить к монтажу, домашнему мастеру следует пройти несколько мастер-классов или прослушать видеоуроки, чтобы исключить грубые ошибки при производстве работ.

Общая длина трубы – важный параметр системы, от которого зависит эффективность и производительность работы котла и контура отопления. Если дымоходная труба для твердотопливного котла слишком низкая, в ней не будет формироваться нужна тяга. В случае, когда дистанция, которую проходят отработанные газы, слишком велика, то внутри конструкции сформируются турбулентные потоки, которые также нарушат процесс удаления продуктов горения. Оптимальная величина трубы определяется по простой формуле:

• L = F x tв х tн / 3459 х (tв – 1,1 х tн).
• F – сила тяги, которая требуется для нормальной эксплуатации котла. Параметр указывается в инструкции по эксплуатации, прилагаемой к оборудованию. tв – температура, которая образуется внутри дымохода на выходе из котла.
• tн – температура наружного воздуха в наиболее холодный период года.
• L – искомая величина, высота трубы для котла длительного горения.

• Минимальная высота над плоской наплавляемой кровлей должна быть не менее 1200 мм.
• При скатной кровле, если дымоход отстоит от конька менее, чем на 1500 мм, высота дефлектора должна быть 500 мм и более.

Производители твердотопливного оборудования для генерации тепла рекомендуют покупателям не прибегать к сложным расчётам, а, при покупке элементов дымохода, руководствоваться следующей зависимостью геометрических характеристик и мощности:

Руководствуясь данной таблицей, можно подобрать необходимое количество деталей для устройства дымохода для тт котла в частном доме.

Когда все материалы под рукой, сечение и количество элементов подобраны верно, можно приступать к установке дымохода на твердотопливный котел. Для достижения ожидаемого результата, данная работа должна проводиться в соответствии со следующим алгоритмом (на примере дымохода из сэндвич-трубы):

• Котёл должен быть установлен в стационарное положение, зафиксирован к поверхности пола на монтажные подставки – после монтажа элементов трубы что-то изменить в готовой системе будет уже невозможно.

• На патрубок для выхода отработанных газов устанавливается адаптер. К нему последовательно фиксируются линейные элементы раструбовым методом.
• При необходимости изменения направления, в систему устанавливается поворот.
• Тройник, предназначенный для ревизии и отвода конденсата, может быть смонтирован как в помещении – при монтаже дымохода на кровле, либо на улице – если конструкция выходит через стену.
• В стенах, перекрытиях и конструкциях кровли устраиваются отверстия, превышающие наружный диаметр трубы на 30 – 50 мм с каждой стороны.

• Перед прохождением воздуховода через несущие и ограждающие конструкции, в отверстиях монтируются гильзы, которые заполняются минватой или асбестовой пастой.
• После установки гильз, к каждой поверхности фиксируется защитный противопожарный экран.
• После сборки всей трасы, начинается поэтапная фиксация каждого элемента хомутами между собой.
• Если во время устройства дымохода для тт котла, его основные элементы начинают провисать, их следует привести в проектное положение, зафиксировав временными фиксаторами и подпорками.
• После закрепления всех деталей дымохода между собой, начинается крепление конструкции к стенам и перекрытиям. Для этого используются кронштейны с обжимными хомутами.
• На тройник для сбора конденсата монтируется заглушка.
• В верхней точке трубы устанавливается дефлектор.

По завершении всех работ следует проверить прямолинейность и надёжность крепления дымохода – при механическом воздействии конструкция должна оставаться в неизменном положении, кронштейны не должны качаться. Также следует проверить тягу при открытой заслонке. Для этого к топке котла следует поднести зажжённую свечу, зажигалку или приложить лист бумаги.

Твердотопливный котёл в частном жилом доме – оптимальное решение для организации автономной системы отопления при слабой электропроводке и отсутствии газификации участка. Каждый водонагревательный прибор, работающий при сгорании твёрдого топлива, должен оснащаться дымоходом. Конструкция трубы может быть выполнена из кирпича, керамики, асбоцемента, нержавеющей стали или сэндвича с эффективным утеплителем, чтобы решить, какой дымоход лучше для твердотопливного котла в частном доме, необходимо понимать особенности эксплуатации агрегата и планировочные ограничения помещения. Монтаж лучше вести своими руками, перед выбором трубы следует правильно рассчитать сечение и высоту.
