Как правильно подключить бойлер косвенного нагрева к системе отопления: правила и особенности процедуры

Как правильно подключить бойлер косвенного нагрева к системе отопления сразу определить нелегко, ведь существует куча особенностей. Такое устройство обладает множеством особенностей, но незаменимо при одноконтурной системе. Существует несколько популярных схем подсоединения.

Выбрать бойлер косвенного нагрева Вы можете тут

Процедуру обвязки провести проще, если монтировать бойлер вместе с котлом и другими элементами, формирующими систему горячего водоснабжения. Есть сеть уже собрана, врезку сделать сложнее. Независимо от ситуации, чтобы приборы работали нормально, необходимо соблюдать следующие правила:

1. Определиться с местом монтажа. Лучше, чтобы бойлер был недалеко от котла.

2. Поверхность для установки должна быть ровной.

3. Чтобы тепловое расширение не нарушило работу оборудования, стоит воспользоваться мембранным гидроаккумулятором.

4. Все контуры оснащать шаровыми кранами для облегчения и безопасности обслуживания оборудования.

5. Чтобы избежать нарушения тока воды, необходимо воспользоваться обратным клапаном.

6. Для чистоты и качества жидкости в трубах систему стоит оснастить фильтрами.

7. Насосы стоит монтировать так, чтобы ось двигателя располагалась в горизонтальном положении.


Чтобы избежать аварийных ситуаций, не стоит закреплять тяжелые устройства на перегородках из гипсокартона или тонкого дерева. Они больше подходят для бетонных и кирпичных стен. Для закрепления держателей используют разнообразные варианты металлических креплений, которые отличаются повышенной надежностью и прочностью.

Устройства всех типов размещают на одной линии с котлом или выше него. Напольные модели не ставят на пол. Для них организовывают специальные подставки.

Во время установки трубы нужно направить в сторону котла. Необходимо использовать надежные и качественные элементы, которые не выйдут из строя под воздействием воды.

Чтобы жидкость текла по трубам с оптимальной скоростью, стоит воспользоваться насосами. Они будут продвигать воду по трубам, обеспечивая оптимальную скорость ее течения.

Важно, чтобы холодная водопроводная вода, перед попаданием в систему проходила через фильтры, избавляющие от известковых солей. Благодаря очистке на стенах оборудования не будет накапливаться минеральный налет.

После фильтров стоит размещать редуктор давления. Это устройство потребуется при давлении в 6 бар.

Контуры оснащают трехходовыми смесителями, которые предотвращают поступление слишком горячей воды. Через него к кипятку подходит прохладная жидкость, что позволяет на выходе получить среду оптимальной температуры.

Особенность подобных конструкций в том, что они выполняют только функцию обогрева, но горячей водой пользоваться не получится. Это достаточно экономичный вариант, так как оборудование имеет низку цену. Но это неудобно, ведь придется дооснастить дом агрегатами, нагревающими жидкость, что снижает выгоду от установки более дешевого котла.

Поэтому смеситель в нем не выполняет никаких функций.

Такие изделия могут работать от газа или электричества. Вид определяют по варианту нагрева, уровню мощности и расходу.

Электрические приборы представляют себе емкость с трубчатыми нагревателями или ТЭНами, входными и выходными патрубками, циркуляционным насосом, терморегулятором, индикатором. В индукционных устройствах не находятся ТЭНы, они оснащены катушками.

В оборудовании для отопления зданий всегда есть возможность подсоединения к другим устройствам, которые будут нагревать воду. Поэтому можно поставить дома одноконтурный котел и присоединить к нему специальный бойлер.

Главное отличие приборов данного типа в выполнении теплообмена от внешних источников. Температура жидкости в нем повышается не под воздействием собственного блока. С помощью такого бойлера подсоединяют все элементы водоснабжения к котлу для равномерного и правильного распределения нагрузки на все ветви системы.

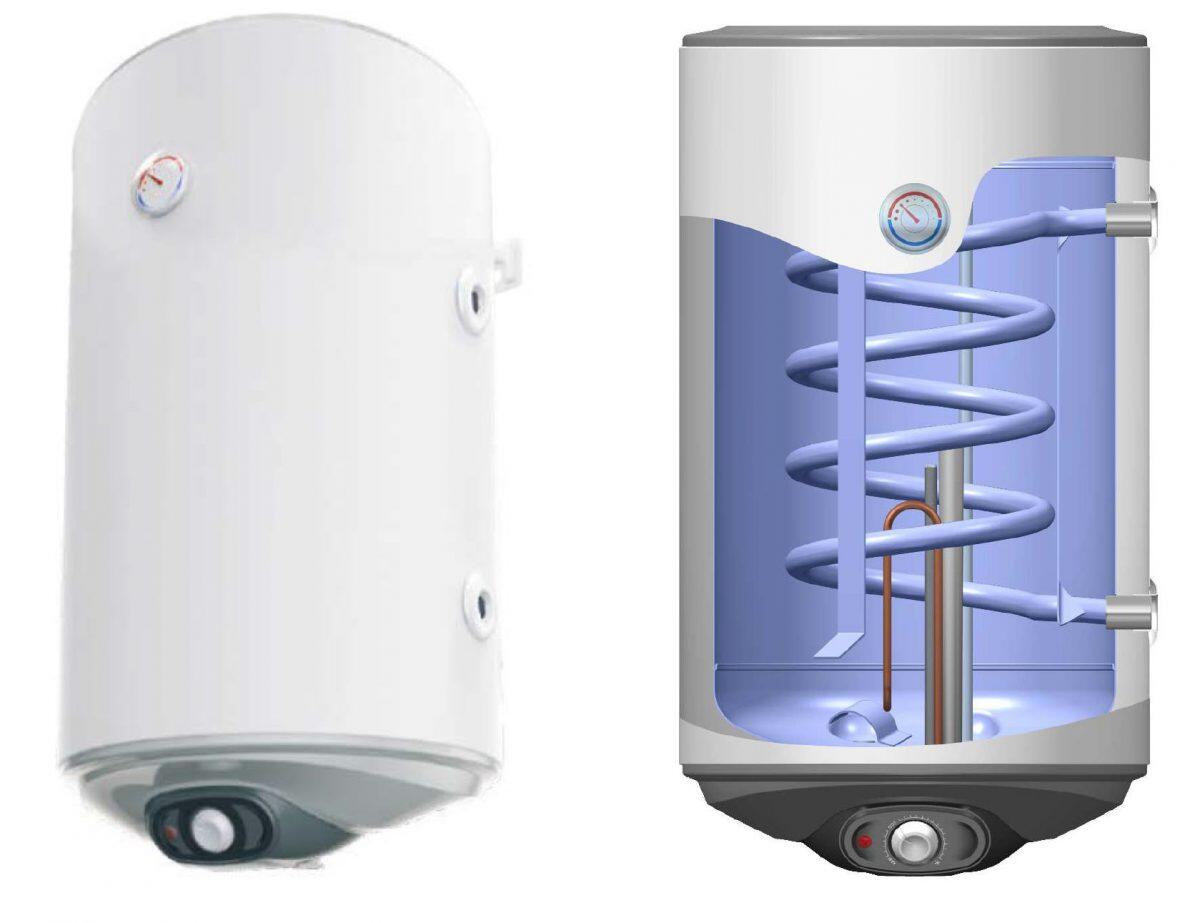

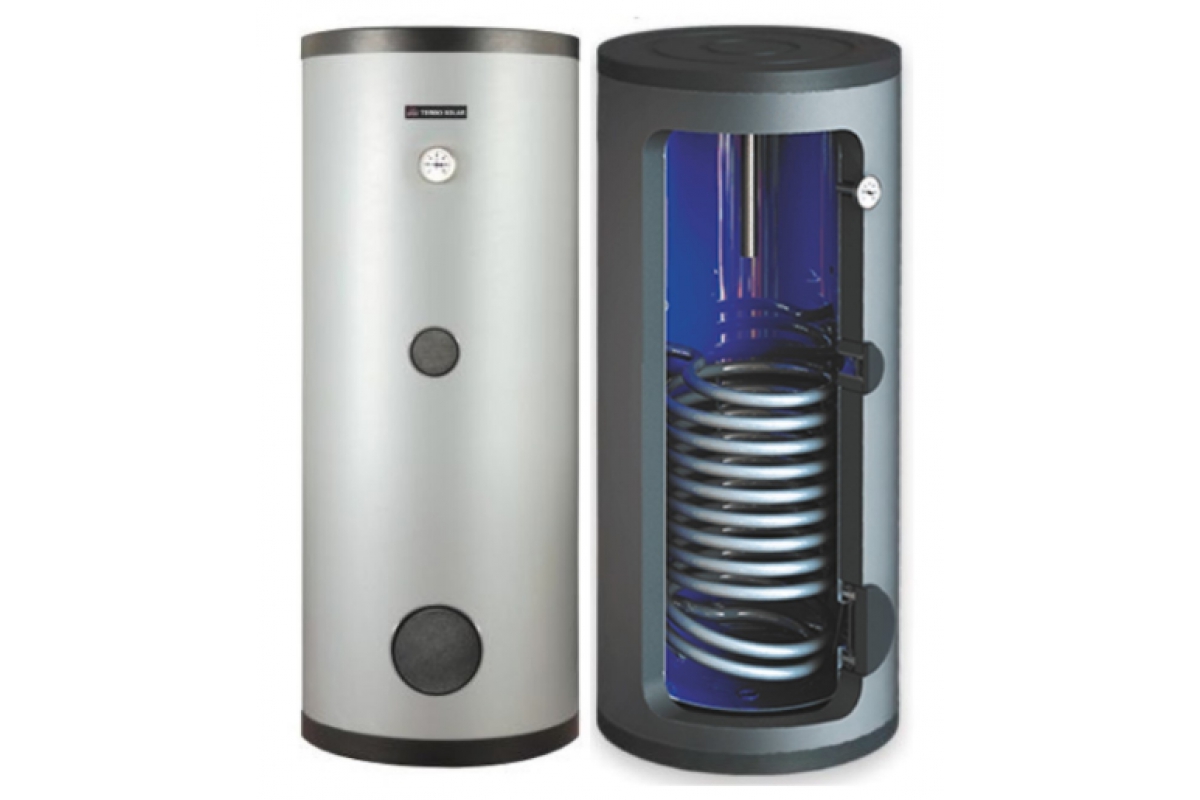

Для такого прибора характерно распределение горячей жидкости сквозь змеевик, который встраивают в накопительный элемент.

Обязательным элементом бойлера выступает теплоизоляция, которая имеет сходство с термосом. Такая конструкция обеспечивает поддержку оптимальной температуры в емкости и не дает теплу выходить за ее пределы.

Для изготовления теплозащитного слоя используют полиуретан. Он не допускает снижения температуры внутри емкости.

Благодаря эффективному теплообменнику жидкость нагревается за короткое время. Но для успешной работы необходимо связать бойлер с котлом.

Подбирая подходящую модель бойлера, необходимо обратить внимание на то, сколько он вмещает жидкости. Чтобы выяснить, какой размер подойдет, необходимо обратить внимание на численность жителей. Производители предлагают такой литраж:

• двум людям достаточно ста литров;

• троим – 120;

• 4 – 150;

• 5 – 200.


Также, кроме количества людей, необходимо учитывать, как часто и в каком объеме будет использована вода. Например, если каждый член семьи любит ежедневно принимать горячую ванну, то потребуется емкость более 120 л.

Внимание! Данные изделия подходят домам, обогревающимся твердотопливным или одноконтурным котлом. Но при расходе меньше литра в минуту лучше отдавать предпочтение двухконтурному оборудованию, занимающему меньше места, по сравнению с системой косвенного нагрева.

Также важны и другие параметры вроде:

1. Мощности. Если в доме много людей и требуется большое количество воды, то и ресурс устройства должен быть высоким. Но он не должен работать быстрее системы отопления и потреблять больше энергии.

2. Времени, необходимого для достижения нормальной температуры жидкости. Это зависит от конструкционных особенностей.

3. Материала устройства. Чтобы длительное время изделие выполняло свои функции, лучше использовать стальные модели, поскольку они более надежные и долговечные.

4. Теплоизоляции. В самых простых конструкциях присутствует поролон. Он быстро теряет свои свойства под влиянием различных факторов. Поэтому более эффективными станут модели из полиуретана.

5. Особенностей управления. Удобнее автоматические модели, которые будут самостоятельно контролировать нагрев температуры, отключать и запускать воду самостоятельно.

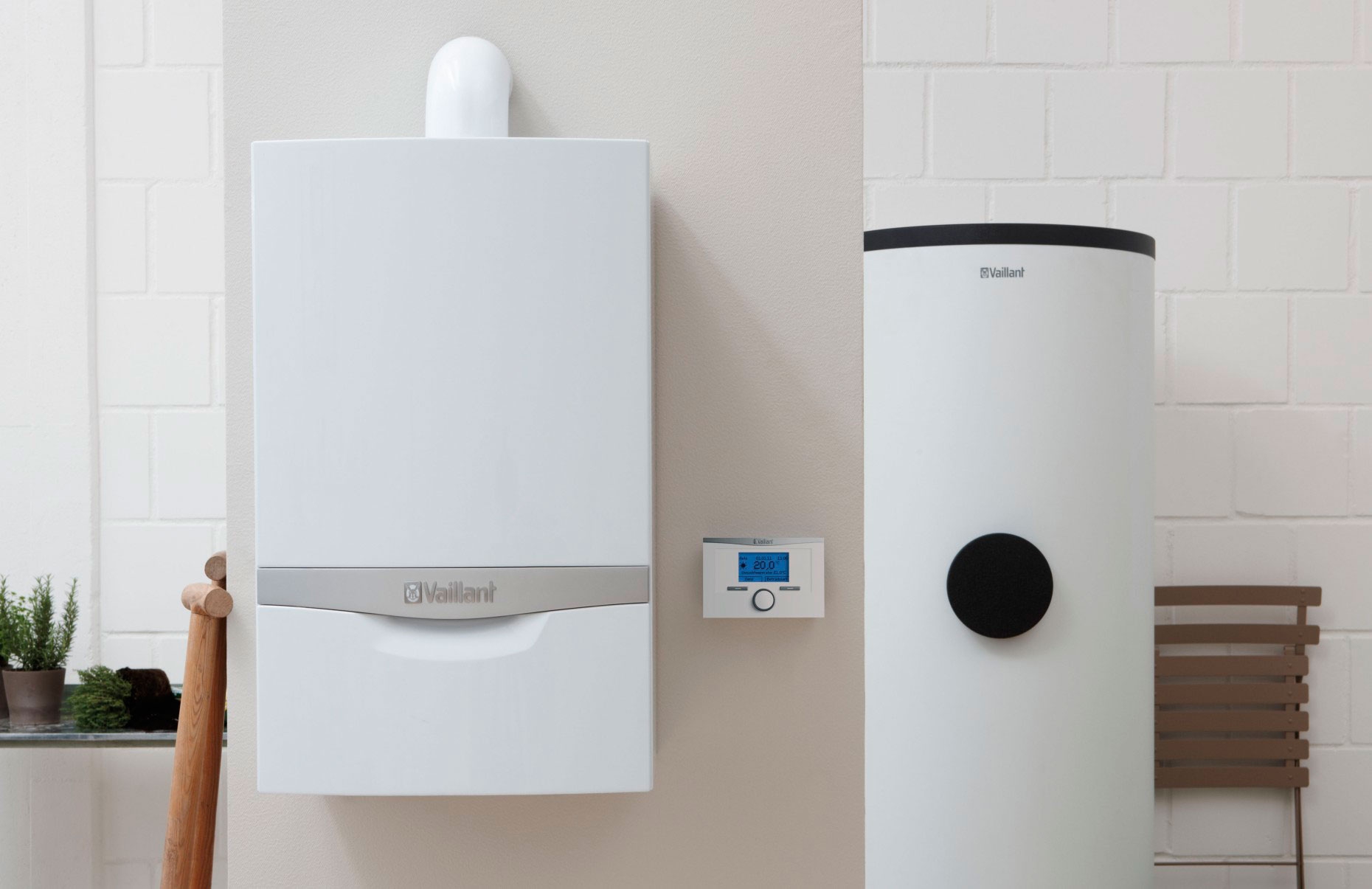

Выбирая форму и размер бака, необходимо учитывать, что хоть его и можно расположить в любой комнате, лучше использовать помещение рядом с котлом.

Выбрать бойлер косвенного нагрева Вы можете тут

Чтобы соединить две конструкции, необходимо следовать рекомендациям специалистов. Они допускают разнообразные варианты оснащения системы бойлером.

Он используется для разветвления протока из нагревателя, вхождения в бойлер и выхода в систему отопления. Данную часть оборудуют, параллельно соединив систему и бойлер для максимального быстрого нагрева и высокой производительности оборудования.

Основной плюс в том, что можно подключать тепло с радиаторов только для нагрева бойлера. Этот вариант подходит для потребителей, которым нужна только горячая вода.

Эта схема обвязки одноконтурного котла отопления с бойлером косвенного нагрева отличается отсутствием специального клапана. Вода на необходимые участки переводится с помощью стандартных тройников.

При этом первым насосом оборудуют трубу подачи бойлера, а вторым – контур отопления. Благодаря такому варианту в доме всегда будет теплая вода.

Это особенно сложный вариант, поскольку оборудование размещают на несколько различных контуров. Оно имеет многоуровневую конструкцию. Поэтому идеально подходит для зданий с несколькими этажами.

Схема подходит для случаев, когда в доме используют разнообразные теплые поверхности и сразу включают несколько кранов.

Если бойлер размещен на определенном расстоянии от бойлера, то при открытии крана необходимо подождать пока пойдет горячая вода. Чтобы выполнить схему рециркуляции, необходимо найти точку горячей воды и через тройник подсоединить трубу, вернув обратно к бойлеру. Таким образом, система становится закольцованной.

Дальше переходят к монтажу специального насоса, выполняющего рециркуляцию. Это обеспечит постоянную циркуляцию горячей воды, которая нагреется в бойлере. Благодаря процедуре даже при размещении крана в отдаленной точке из него будет мгновенно поступать горячая вода.

Для снижения потерь тепла трубы, по которым поступает теплая вода от бойлера, необходимо оснастить теплоизоляцией. Большинство моделей уже оснащены специальными выходами, куда можно подключать рециркуляцию.

Линию оборудуют специальным насосом, предназначенным именно для тока горячей воды. Отопительные насосы для этих целей не предназначены.

Устройство обычно размещают на расстоянии около полутора метров от бойлера и обвязывают при помощи двух кранов. Также пользуются сетчатым фильтром и обратным клапаном. Подключая трубу рециркуляции к бойлеру, монтируют быстроразъемное соединение.

Можно обойтись и без крана, так как он уже входит в состав конструкции.

Благодаря этому способу действие системы основано на притяжении. В ходе монтажа бак размещают на уровень выше, чем вся водопроводная система. При этом вода от насоса котла будет доставлена в бойлер, который обеспечит спуск жидкости по всем углам контура.

Летнее время отличается значительным повышением температуры окружающее среды, по сравнению с зимой. Поэтому систему отопления отключают. Из-за этого возникают дополнительные вопросы о работе бойлера косвенного нагрева, ведь нагретой снаружи воды уже нет.

Некоторые используют способ прошивки устройства трубчатыми нагревательными элементами, которые позволят применять оборудование в летнее время. Но вода в них будет греться немного дольше, если она используется в больших объемах.

Поэтому для предотвращения подобных неудобств стоит воспользоваться газовым котлом. Наличие подобного оборудования в доме позволяет всегда иметь в распоряжении горячую воду, и не нужно будет ждать, пока она достигнет желаемой температуры.

Газовые горелки в нем открываются постепенно. Через некоторое время теплоноситель нагревается. За счет встроенных элементов выключаться или включаться оборудование может в автоматическом режиме. Это происходит, если заданные параметры отклоняются от нормы на 5 градусов. Они смыкаются, если температура снижается на градус, включая систему.

Многие одноконтурные котлы оснащены функцией, подходящей для эксплуатации в летнее время. Благодаря этому в этот период не тратится лишняя энергия, а осуществляется только нагрев бойлера.

Если в доме установлен котел с одним контуром, то он может только отапливать помещение, поэтому они дешевле и считаются менее функциональными, чем двухконтурные. Поэтому при наличии такой системы целесообразно оснастить дом еще и бойлером, который компенсирует данный недостаток.

Он обеспечит нагрев жидкости в проточном режиме за максимально короткий срок. Из-за этого часть жидкости тратится зря. Если связать бойлер с одноконтурной системой, то он словно термос будет долго сохранять оптимальную температуру воды.

Чтобы бойлер нормально работал, к нему должно поступать достаточно газа или электричества. Также важно, чтобы оптимально функционировал отопительный котел. Только тогда в доме будет достаточно горячей воды. Поэтому котлы считаются более надежным вариантом. Лучше те, которым для работы потребуется газ или уголь с дровами, так как они достаточно обогревают дом и нагревают воду.

Желательно на время, когда в помещении не нужно отопление, использовать настенные котлы, оснащенные ТЭНами. Также настенные устройства, если сравнить их с похожими конструкциями, имеют малую инерцию. Это позволит быстро нагреть жидкость. Для бытовых целей достаточно менее мощных нагревательных элементов. Можно купить бойлер, в котором уже есть ТЭН, что позволяет избежать необходимости в дополнительно оснащении.

Бойлер – это эффективный вариант при наличии одноконтурного котла отопления. Его легче установить, если всю систему монтировать сразу, но можно и осуществить врезку. Существует несколько вариантов, которые выбираю в зависимости от ожидаемых результатов.
