Установка кранов на батареи отопления: шаровая и вентильная арматура

Отопительная система в современном исполнении — сложная инженерная коммуникация с большим количеством арматуры, которая монтируется в разных частях теплового контура. Сейчас постоянно выполняются установка кранов на батареи отопления. Разберемся в необходимости такой компоновки. Рассмотрим различие между шаровым краном и вентилем. Читайте и узнаете особенности радиаторных кранов для регулировки системы, виды запорно-регулировочной арматуры. Расскажем также о нюансах регулировки и установки нового крана.

Отопительные приборы представляют собой важные элементы внутридомового теплового контура. В них поступает теплоноситель в основном с постоянной температурой. Это утверждение актуально, если отопительная сеть спроектирована и смонтирована по всем правилам, с учетом особенностей объекта и климата района.

При этом погода не может похвастаться постоянностью. Она периодически меняется. По этой причине нередко случается так, что на улице очень низкая температура, а в помещениях стоит жара благодаря эффективно работающему отоплению. В этот момент возникает желание отключить полностью обогрев комнат или хотя бы уменьшить его интенсивность.

Кроме того, любая коммуникация нуждается в регулярном техническом обслуживании. Внутридомовая отопительная сеть не является исключением. Ведь ее приходится периодически ремонтировать, меняя в ней некоторые элементы по разным причинам.

Замена иногда выполняется из-за поломки. В некоторых случаях установка новых элементов осуществляют из-за смены дизайна интерьера, так как прибор может не соответствовать новой концепции. Этот момент актуален именно для приборов, которые находятся на виду. Тем более производители регулярно выпускают новые модели, а владельцы жилой недвижимости всегда стремились к красоте и старались сделать свое жилье максимально презентабельным.

Управление расходом теплопереносящей жидкости именно через отопительные приборы в помещениях — это удобный способ корректировки работы внутридомового теплового контура. Он даже позволяет получить экономию в потреблении энергоносителя.

Итак, монтаж сантехнических кранов на отопительных радиаторах выполняется, чтобы решить целый ряд задач:

• полное отключение отопительного настенного теплообменного аппарата от системы;

• уменьшение количества теплоносителя, попадающего в отопительный прибор;

• контроль объема теплопереносящей жидкости в зависимости от погоды в конкретный период времени;

• удаление воздушных пузырьков из греющей воды, которая циркулирует по теплообменнику и трубопроводам сети.


Выполнять отключение радиатора приходится в разных ситуациях. В некоторых случаях без данной процедуры никак не обойтись. Например, полноценно работающая на полную мощность централизованная теплосеть в середине теплых весенних месяцев или протечка теплоносителя в одном из соединений отопительного прибора. В последнем варианте придется полностью заменить теплообменник или восстановить герметичность аварийного места. Иногда еще приходится промывать теплообменный аппарат, если он эксплуатировался продолжительное время. Данная процедура также необходима, когда тепловой носитель не отличается качеством. Промывку выполняют, если в циркулирующей горячей воде содержится большое количество частиц песка.

Именно краны позволяют решить максимально быстро все перечисленные неприятности. Если они отсутствуют, тогда придется отключать стояк. Это может повлечь недовольство владельцев выше и нижерасположенных квартир в многоэтажном доме. Да и в частных владениях отсутствие арматуры усложняет решение задач. Ведь придется оставить без отопления другие помещения, чтобы решить проблему только в одной комнате.

Ограничение количества циркулирующей теплопереносящей жидкости выполняется, чтобы сбалансировать индивидуальное отопление не только в частном доме, но и даже в квартире. При этом не имеет значения тип теплового контура. Если не выполнять балансировку, тогда больший объем теплоносителя поступит в первый радиатор. Последнее же оборудование получит более холодную воду. Для исправления ситуации ограничивается расход горячий воды в самом начале теплового контура. Выполняется данная операция посредством регулирующей арматуры. Она отлично позволяет уравнять все подключенное оборудование.

Одним из вариантов экономии теплоносителя является автоматизация управления расходом циркулирующей теплопереносящей воды. Это актуальный вариант для домовладельцев. Ведь расходы на коммунальные платежи постоянно растут.

Автоматическое управление позволяет поддерживать заданную температуру воздушной атмосферы в комнатах жилища. Это достигается путем управления циркуляцией теплоносителя через теплообменные настенные аппараты. При реализации данного способа тепловая сеть будет являться источником лишь нужного объема тепла. Домовладелец может не беспокоиться за его перерасход.

Проблема, связанная с наличием воздуха в теплоносителе, возникает не только в период запуска системы отопления. Воздушные пузырьки также появляются в процессе эксплуатации теплового контура. Их удаление из коммуникации осуществляется тоже посредством специальных кранов. Воздушная арматура сегодня размещается на всех современных теплообменных настенных аппаратах.

Для лучшего понимания рассматриваемого вопроса предлагается познакомиться со списком запорно-регулировочной арматуры. Благодаря перечню станет понятно, какие чаще устанавливают краны на отопительные приборы:

1. Шаровые краны в полуоборотном исполнении. Такая арматура может иметь угловую или прямую форму. Для ее изготовления используются бронзовые и латунные сплавы, а также полипропилен со вставкой из металла.

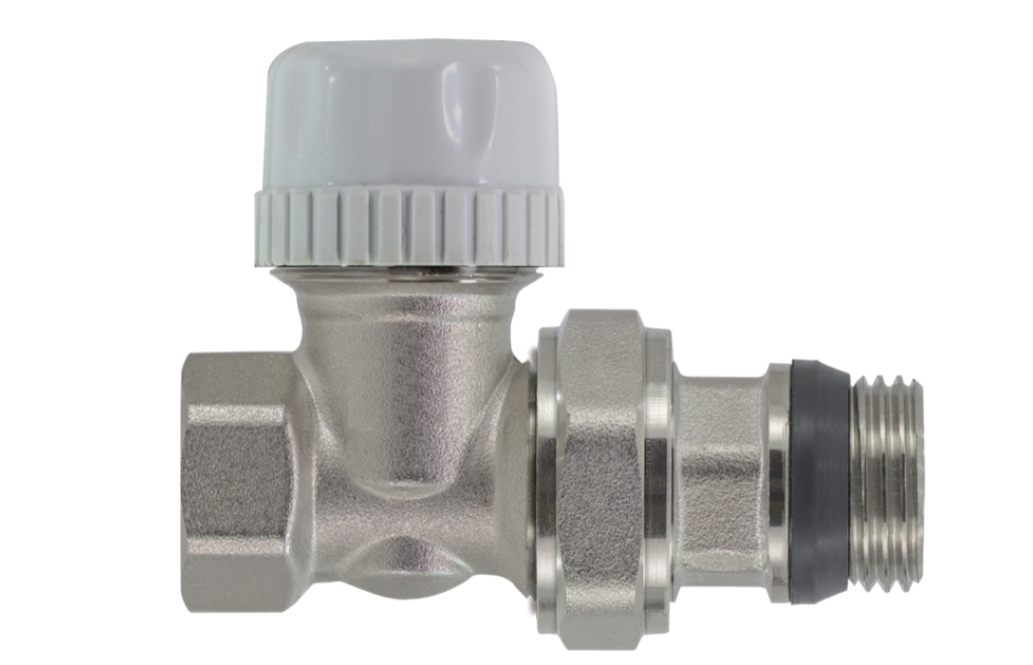

2. Вентили для балансировки радиаторной системы отопления. Производители их изготавливают в угловом и прямом исполнении.

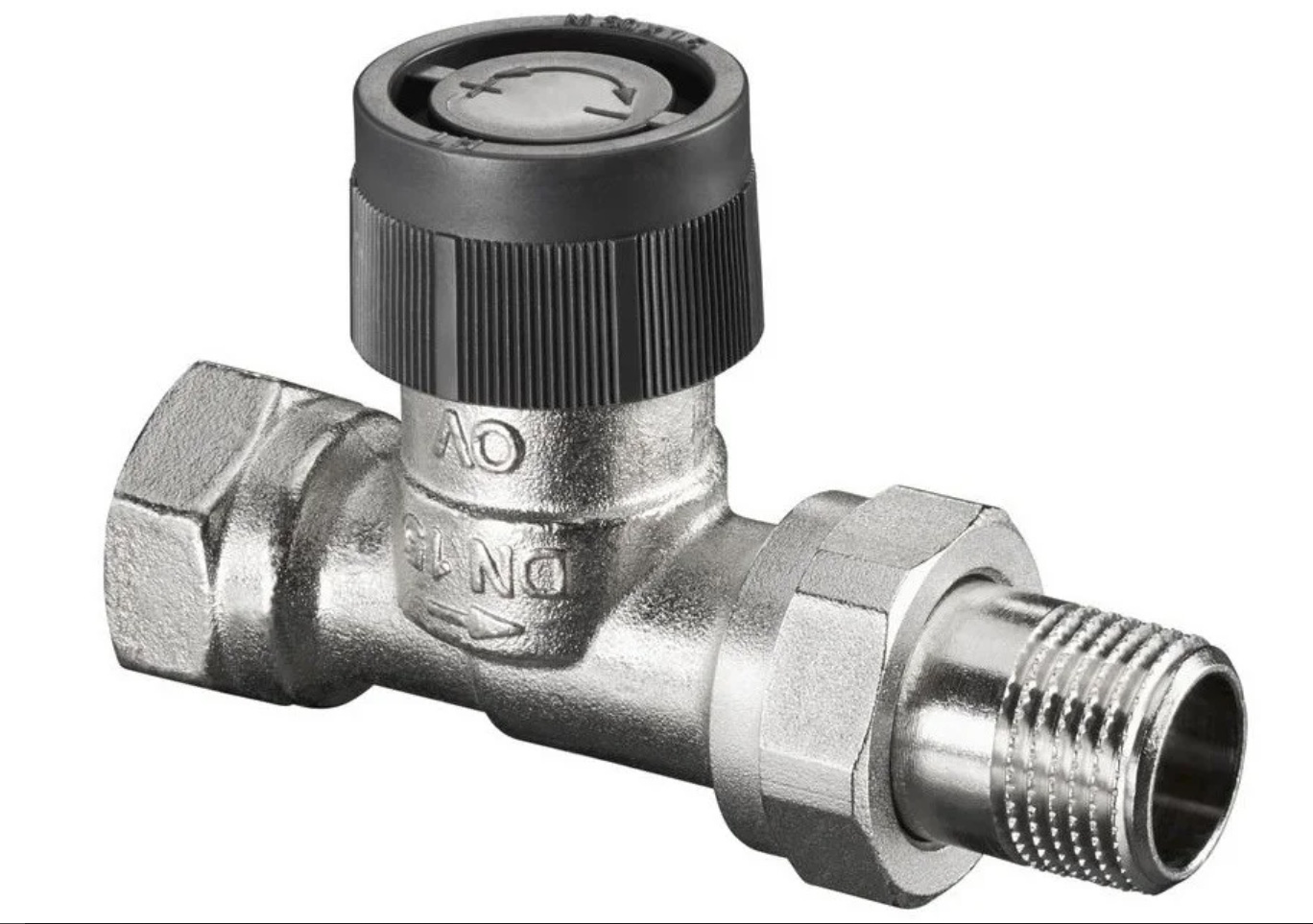

3. Вентили с термоголовкой для регулировки теплового контура. Данную арматуру еще называют термостатическими клапанами.

4. Радиаторные воздухоотводчики — это арматура для спуска воздушных пузырьков. Производители выпускают модели, которые работают в автоматическом режиме или управляются ручным способом.

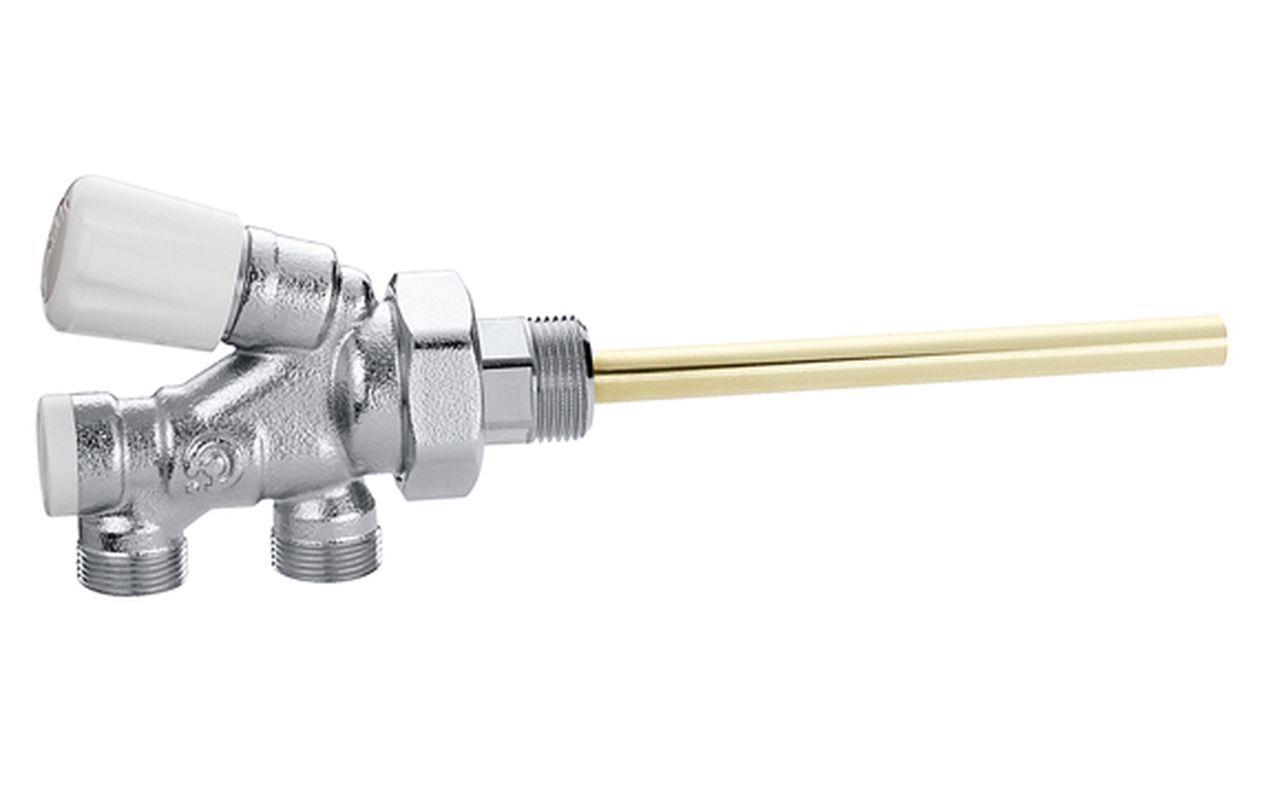

На заметку! Иногда используются 3-х ходовые смесительные клапаны для подключения радиаторов к отопительной внутридомовой сети. Этот вариант подсоединение отопительных приборов реализуют определенные умельцы самоучки. Данный способ обходится намного дороже, чем использование специально произведенных радиаторных сантехнических кранов. Из-за сложности реализации и дороговизны этот вариант на практике встречается очень редко.

В простонародии под понятием кран понимают устройство для водопроводной сети. У этого изделия обязательно должна быть рукоятка, которая позволяет выполнять управление потоком исключительно ручным способом. Однако правильнее такое изделие называть запорной арматурой. При этом она предназначена только для перекрывания протока. Если же нужно выполнить его регулирование, тогда в большинстве случаев используют клапаны и вентили.

Принцип действия простого устройства с шаровым механизмом основан на механическом управлении путем поворота барашка, после чего происходит перекрывание потока. Жидкость перестает течь, так как запорный элемент поворачивается глухой стороной и преграждает путь воде. Основным механизмом в таком устройстве является шар, у которого имеется отверстие посередине.

Для изготовления корпуса шаровой арматуры производители используют бронзу, латунь, сталь или силумин. Самыми прочными являются стальные изделия. Однако такие устройства не обладают устойчивостью к коррозии. По этой причине в основном устанавливают латунную или бронзовую запорную арматуру.

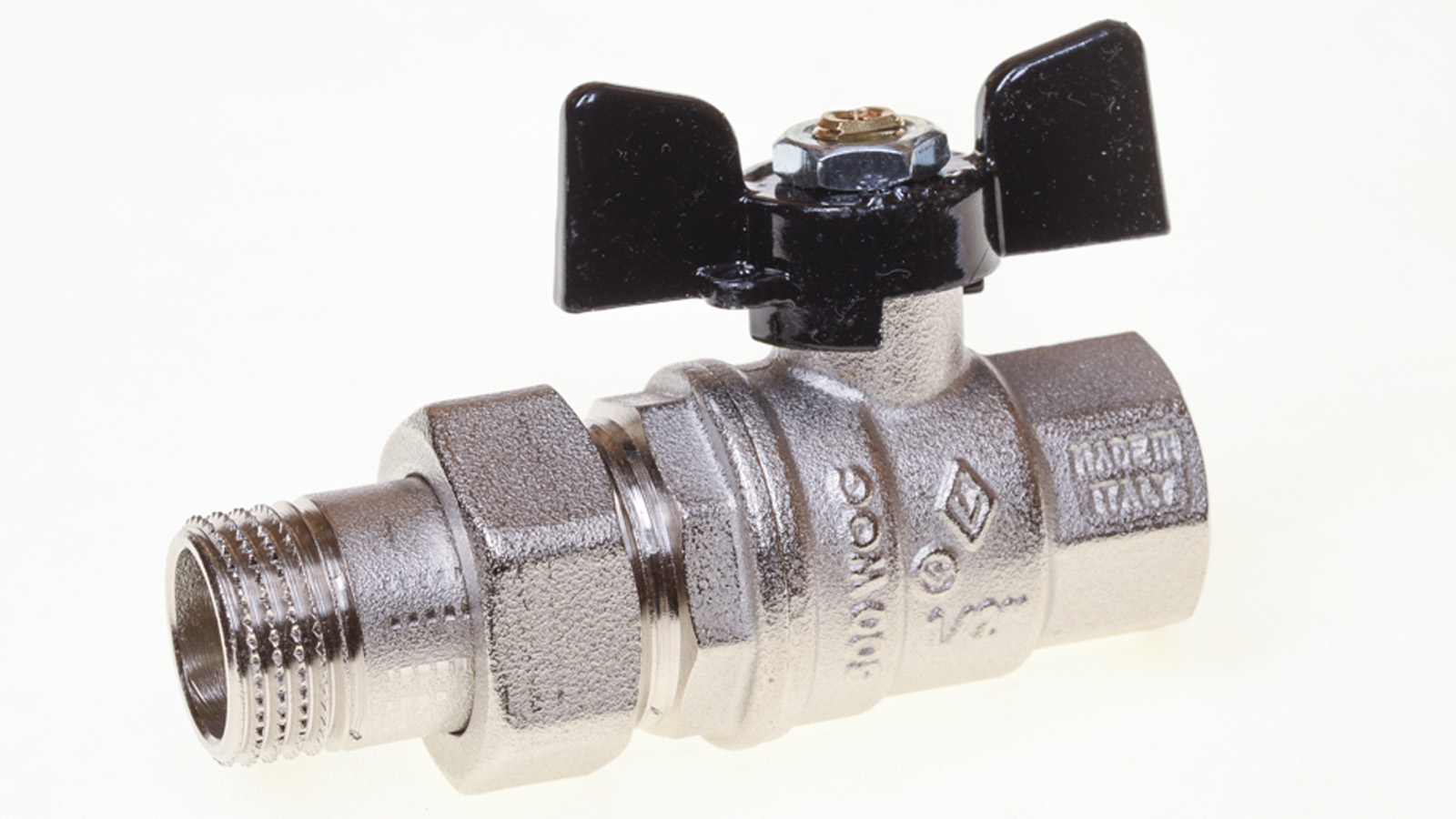

Производители изготавливают шаровые краны, в конструкции которых имеется накидная гайка. Это так называемая американка. Она позволяет без вращения очень быстро соединять трубопроводы и отопительные приборы.

Запорный шаровый механизм отличается плавным вращением. Когда его отверстие совпадает с осью крана, жидкость свободно протекает через устройство. В отличие от шарового запорного элемента у вентиля иной принцип действия. Он отличается внутренней конструкцией, которая позволяет за определенное количество оборотов плавно изменять проходное отверстие.

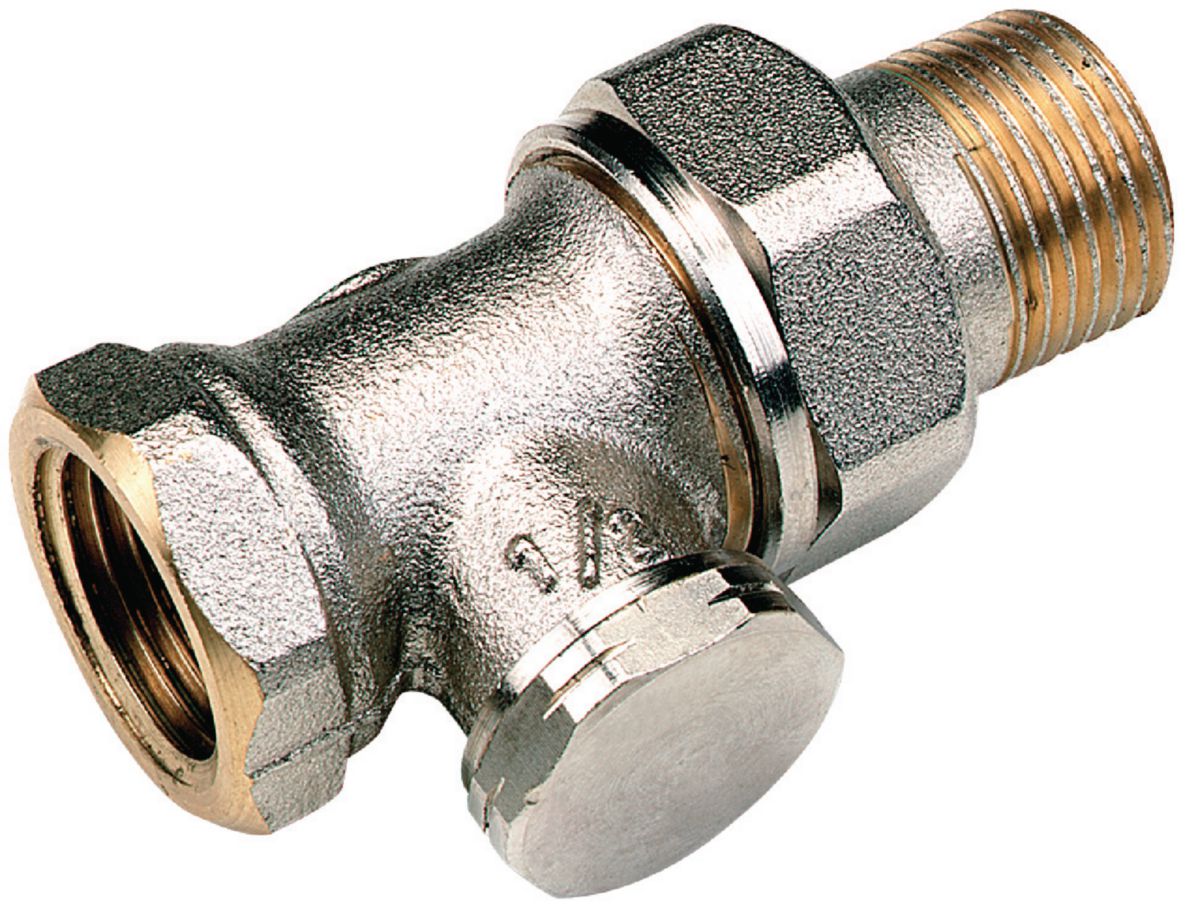

В вентиле также имеется фиксация положения запорного элемента. Она позволяет случайно не сбить выполненную балансировку. Обычно такие устройства устанавливают на выходе батарей.

На заметку! Установка вентилей на радиаторы отопления обычно выполняется по всей системе. Исключением является только последняя батарея в контуре. На выходном и входном отверстии этого отопительного прибора обычно устанавливают полуповоротники с шаровым запорным механизмом.

Перед тем как поставить краны на батареи отопления, рекомендуется присмотреться не к простой запорной арматуре, а к устройствам контроля расхода теплопереносящей жидкости. Возможно, целесообразнее выполнить именно их монтаж. Они представляют собой механизмы, способные одновременно отключать поток теплоносителя, регулировать его количество, сбрасывать жидкость и даже удалять пузырьки воздуха из рабочей среды. Это их основное отличие от обычных запорных кранов шарового типа, которые только способны закрываться и открываться. Их нельзя устанавливать в среднее положение. Тем более ими невозможно контролировать и регулировать расход горячей воды.

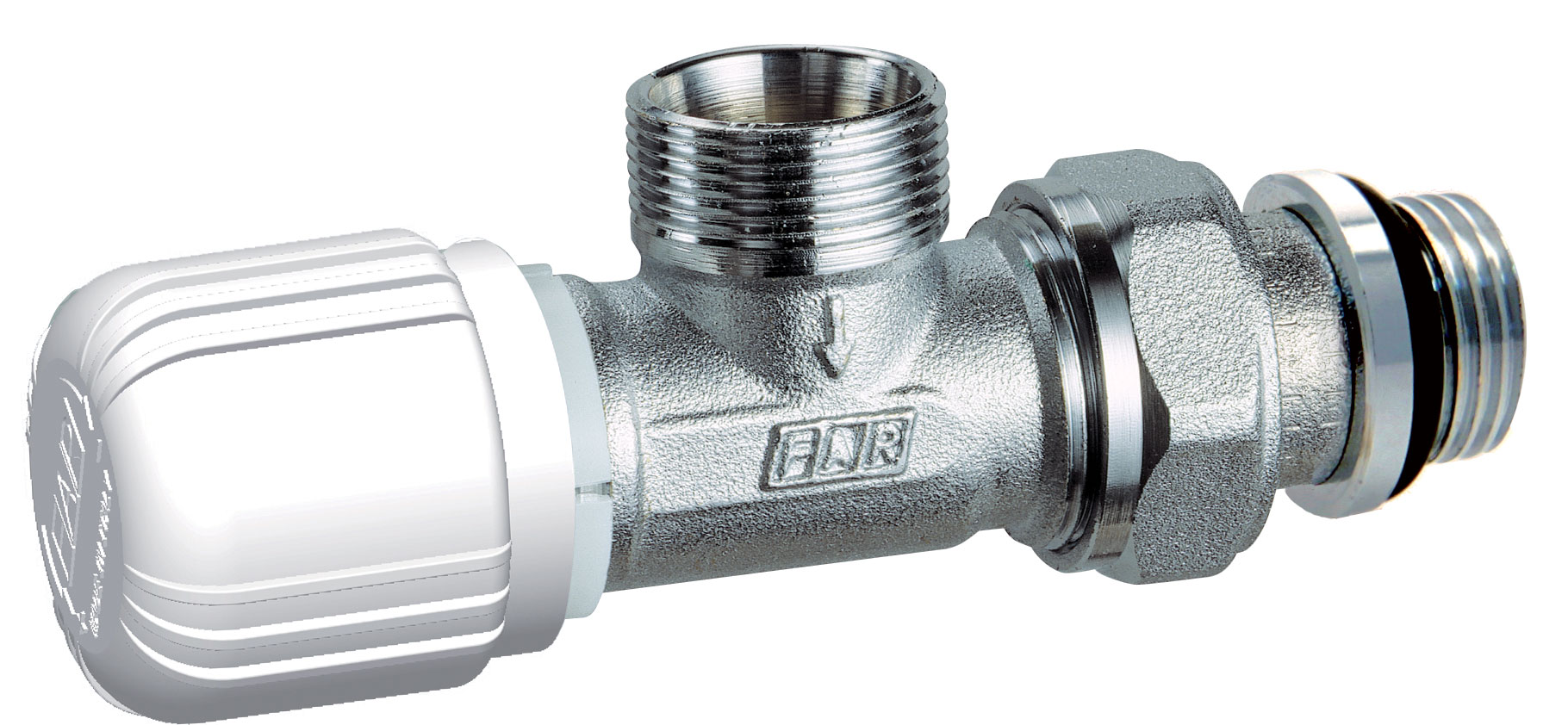

Специальные регулировочные краны хоть и похожи конструктивно на шаровую арматуру, но позволяют плавно изменять циркуляцию теплопереносящей жидкости. Благодаря такой возможности удается организовывать эффективную теплоотдачу.

Регулировочные краны представляют собой изделия, функционал которых схож с возможностями запорно-регулирующих вентилей. Одним из их достоинств является максимальная коррозионная стойкость. Производители выпускают такие изделия из латунного сплава. На некоторых производствах в его состав добавляется свинец. Это арматура также изготавливается из пропилена высокого качества.

Латунные регулировочные радиаторные краны устанавливаются с помощью резьбовых фитингов. Для монтажа полипропиленовой регулировочной арматуры используется сварка.

Обычно эти сантехнические изделия защищаются хромовым или никелевым слоем. Его производители наносят с помощью технологии напыления. За регулировку теплового носителя в конструкции изделия отвечает термоголовка. Ею оснащаются именно краны данного типа.

Регулировочная радиаторная арматура еще отличается эстетичным внешним видом. Ее установку осуществляют:

1. На байпаса-перемычках чтобы иметь возможность выполнять переключение насосного агрегата.

2. В местах, где существует вероятность скопления воздушных пузырьков и образования соответствующих пробок.

3. На вертикальных участках отопительной централизованной системы. На стояках регулировочные изделия размещаются, чтобы иметь возможность разделить трубопроводную сеть на отдельные участки. Это позволит при необходимости провести последовательные ремонтные работы.

4. В непосредственной близости от батарей, что позволит удобно демонтировать и отремонтировать оборудование.


Этот вид арматуры различается на несколько подвидов в зависимости от варианта контроля теплопереносящей жидкости:

• регулировочные радиаторные краны в обычном исполнении;

• термостатические изделия с термоголовкой;

• устройства с терморегулятором для радиаторов.


Их производители выпускают в угловом и прямом исполнении. Это позволяет подобрать модель, в зависимости от варианта подачи теплопереносящий воды. Арматура предназначена для регулировки расхода нагретой жидкости только ручным способом. По этой причине иногда их не устанавливают в отопительную систему.

Регулировочная арматура отличается повышенной герметичностью. Именно в ней исключены протечки. Одним из главных ее достоинств является защита радиаторного оборудования от гидроударов, когда осуществляется заполнение водой теплового контура.

Изделия также отличаются отсутствием шкалы, позволяющей установить температуру. Из-за этого настройка проводится с погрешностью. Такую регулировочную арматуру для радиаторов рекомендуется применять, когда осуществляется сборка индивидуальных отопительных систем. Однако можно также устанавливать в офисных помещениях, потому что она имеет вполне презентабельный внешний вид.

Сегодня имеется возможность воспользоваться несколькими видами кранов. Каждая из них по-своему контролирует количество горячей воды. Самый простой вариант — это обычный двухрежимный способ посредством шарового механизма. Более сложный путь — использование конусного вентильного механизма, позволяющего закрывать или открывать арматуру не полностью, например, наполовину. Минусом данного способа является необходимость возврат в первоначальное состояние из промежуточного положения исключительно ручным способом. Кроме того, нужно постоянно следить за текущим положением механизма.

Самый продвинутый вариант — это автоматический способ за счет наличия в конструкции терморегулятора, который устанавливается в отверстие перед батареей. В основе функционирования таких радиаторных кранов находится принцип изменения количества теплового носителя, поступающего в отопительный прибор, в зависимости от температуры воздуха в комнате. Использование этих изделий позволяет сэкономить жидкий носитель теплоты и даже создавать отдельные зоны с индивидуальным отоплением.

Установка терморегулятора может быть осуществлена в двухтрубной и однотрубной системе. В контуре с одной трубой он монтируется исключительно с байпасом.

Эта разновидность арматуры работает после настройки в автоматическом режиме без участия человека. Основным отличием термостатических изделий является наличие термоголовки. Она имеет вид кольца, дополненного чувствительным элементом, отслеживающим изменения тепла. В зависимости от его количества кран регулирует объем теплового потока внутри настенного теплообменного аппарата.

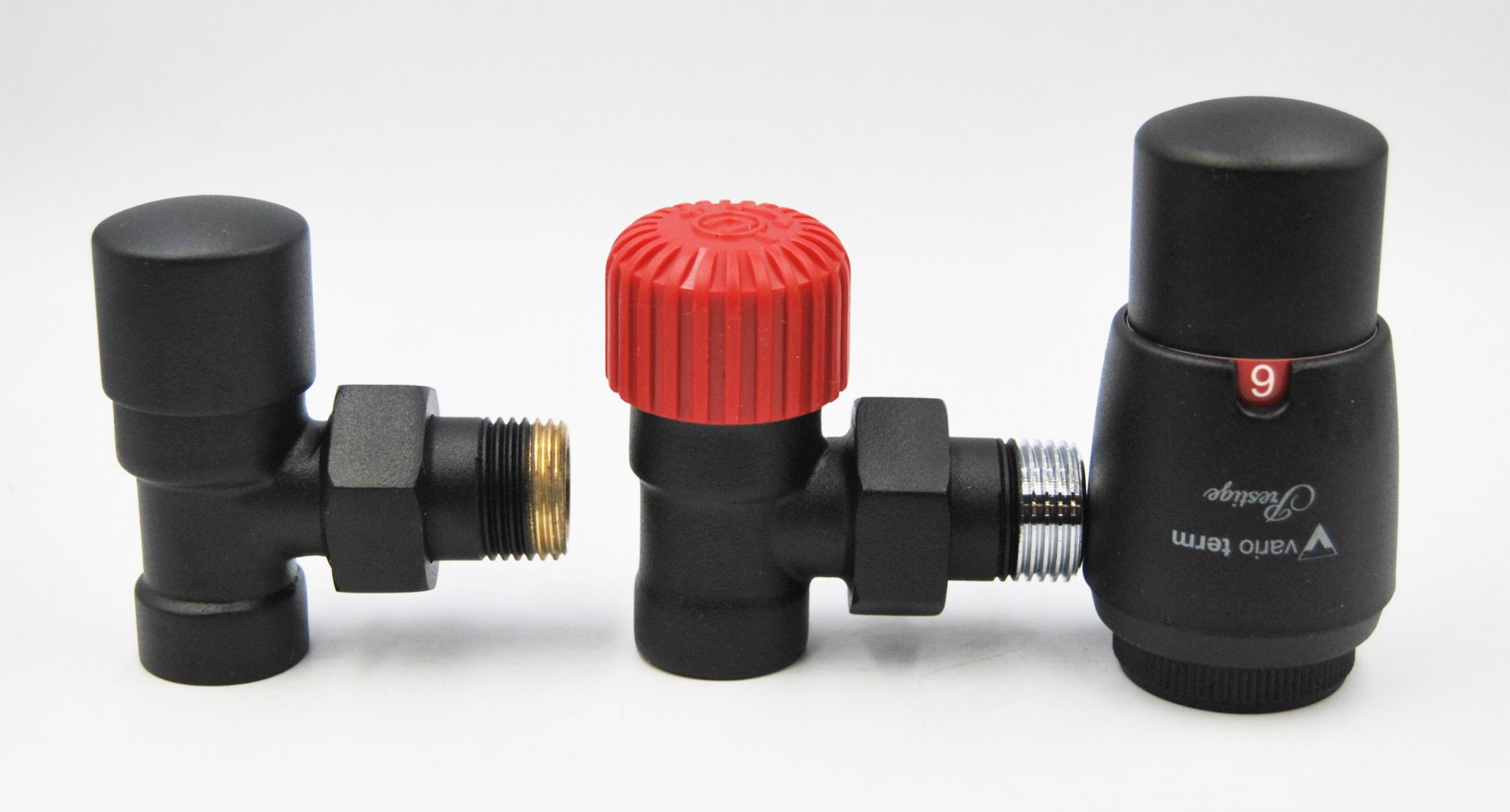

Производители изготавливают термостатическую арматуру с ручной регулировкой. Производятся также краны с термоголовкой и автоматическим контролем за потоком теплоносителя. Этот вариант наиболее удобен в использовании, хотя и стоит дороже. Конструкция автоматического термостатического радиаторного крана подразумевает наличие сифона с теплоносителем. Объем жидкости в этом элементе увеличивается, если происходит превышение определенного значения. После чего изменяется положение штока.

Термостатическая арматура монтируется в контурах из одной и двух труб. Эта разновидность изделий может быть применена при диагональной, нижней или боковой обвязке отопительного прибора.

Регулировочные радиаторные краны с термоголовкой — это экономически выгодные устройства. Хотя их цена существенно превышает стоимость арматуры с обычным шаровым механизмом. Изделия после настройки самостоятельно контролируют параметры теплового конкура. После их установки батареи получают защиту от замерзания. Регулирующие устройства уменьшают расход теплоносителя в зависимости от заданных параметров. Именно это обстоятельство позволяет экономить средства, что особенно актуально для домовладельцев.

Чтобы точно отслеживать заданные параметры в термостатической арматуре, нужно соблюсти определенные правила эксплуатации изделий. Так, на устройства не должны попадать прямые лучи от солнца. Кроме того, изделия не нужно закрывать мебельными предметами или другими вещами. Эти требования обязательно необходимо соблюдать. Иначе рекомендуется обратить внимание на другие сантехнические вентили для теплообменных настенных аппаратов.

Арматура различается между собой как конструкцией, так и ценой. В зависимости от своего устройства она имеет разное назначение. Стоимость особенно отличается у ручных и автоматических изделий. Последняя разновидность устройств предполагает наличие в конструкции контроллера, на который приходит сигнал от датчика температуры. После этого команду получает сервопривод. Он изменяет размер проточного отверстия в арматуре.

Название этой разновидности кранов говорит само за себя. Изделие применяется для слива теплоносителя. Такая необходимость возникает, когда осуществляется промывка теплообменников. Конструкция такого устройства состоит из удлиненного штока, который используется именно для слива жидкости. Сам корпус крана изготавливается из металла. Изделие еще комплектуется резиновой прокладкой.

Промывочная арматура открывается гаечным ключом для слива теплового носителя. Для этой же цели иногда используют плоскогубцы. Значимым недостатком промывочного крана является наличие резиновой прокладки. Она быстро изнашивается. Поэтому приходится периодически выполнять ее замену.

Популярным представителем этой категории арматуры является кран Маевского. Воздухоотводчик монтируется на большом количестве современных батарей. Производители отопительных приборов даже поставляют некоторые модели уже вместе с ним.

Монтаж крана Маевского выполняется в верхнем отверстии радиатора. Ведь воздух всегда стремится вверх. Поэтому именно из этой части теплообменника его легче всего удалить.

Производители выпускают краны Маевского отечественного и импортного типа. Второй вариант устройства может открываться рукой или инструментом. Это два разных исполнения крана. В качестве инструмента обычно используется гаечный ключ.

На заметку! Стравливание воздушных пузырьков из радиатора осуществляется, пока из отверстия не начнет идти одна вода без шипения.

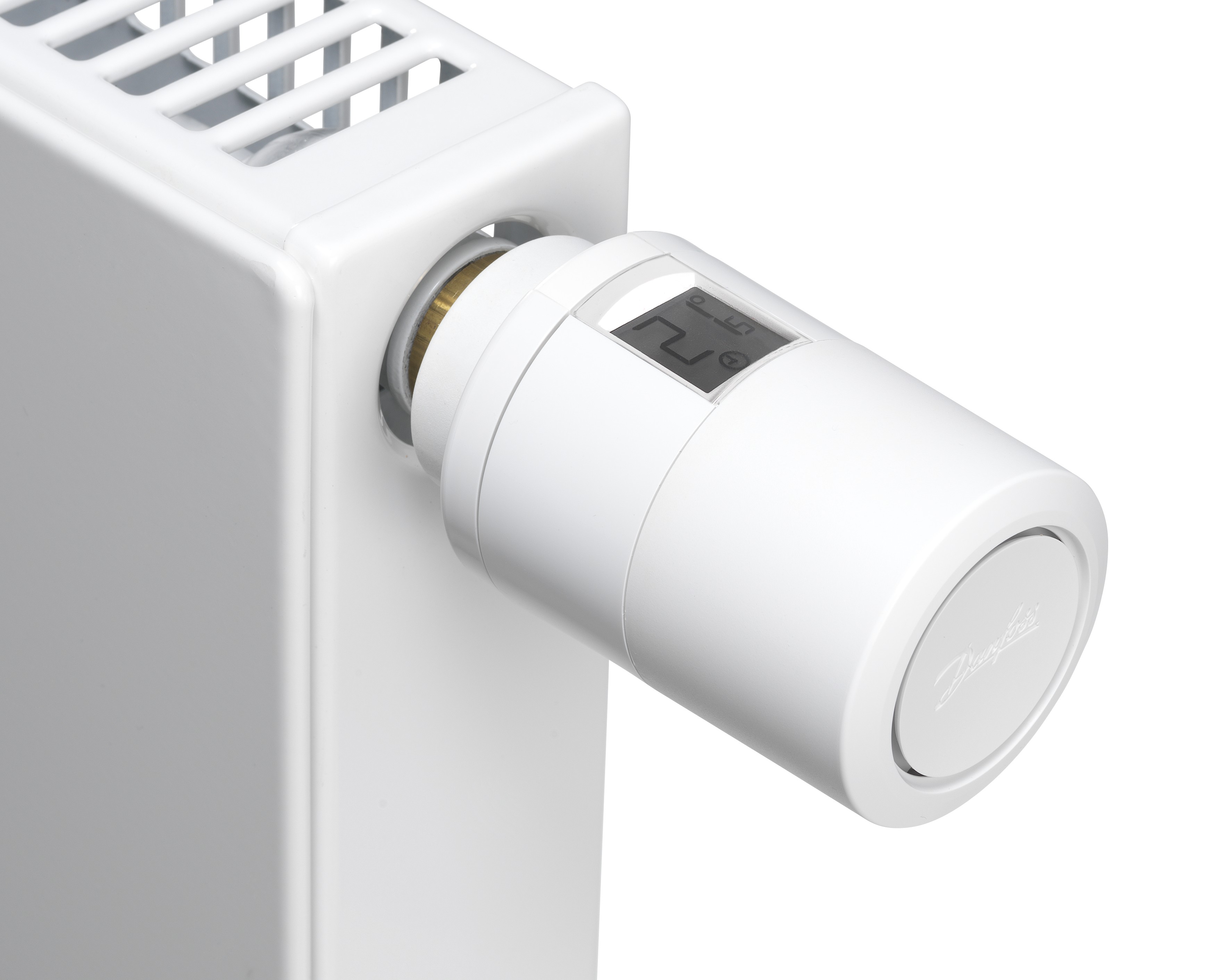

В состав этой разновидности регулятора входит клапан. Его неотъемлемой частью является запорная головка. В конструкции регулятора также присутствует блок управления. Он устанавливается на клапане с запорной головкой.

Составными частями блока управления являются:

• температурный датчик в электронном исполнении;

• панель управления с размещенным жидкокристаллическим экраном и кнопками управления;

• электромеханическое реле, выполняющее функции исполнительного механизма;

• схема управления, основу которой составляет микропроцессор.


Благодаря конструкции устройство уже можно назвать сантехническим прибором. С его помощью осуществляется регулировка температуры так же, как и термостатическим краном. Единственным отличием является движение запорной головки. Ее перемещение выполняет сердечник электромагнитного реле, который получает команду от схемы управления. При этом в термостатическом регуляторе запорная головка двигается по сигналу термоэлемента.

Еще одна особенность электронного терморегулятора — это возможность наличия в конструкции выносной панели управления и температурного датчика. При этом производители их изготавливают в одном корпусе или по отдельности. В качестве питания электрический терморегулятор использует заряд батареек. Существуют также модели, которые подключаются к электрической сети.

Основная отличительная черта электронного терморегулятора — это многофункциональность. Прибор с микропроцессором позволяет выполнить точную регулировку температуры. Его можно программировать, выбирая дни, часы и так далее.

Для равномерного распределения теплых воздушных масс по всему объему помещений проводят спуск воздушных пузырьков из теплообменных аппаратов, закрепленных под окнами. Это обязательно выполняют, иначе не добиться эффективного прогрева комнат в доме. В помещении с радиатором, в котором скопились воздушные пузырьки, будет обязательно холоднее.

На заметку! Удалять воздух из батареи нужно аккуратно. Иначе может произойти неконтролируемый выброс горячего пара.

Регулировочный процесс батареи — это поворот рукоятки крана на определенную позицию. К котлу может быть присоединено разное количество радиаторов. Их необходимо сначала все посчитать. Когда количество теплообменников превышает 3 штуки, вентили открывают на разную величину. Только так удается добиться равномерного прогревания всех отапливаемых помещений.

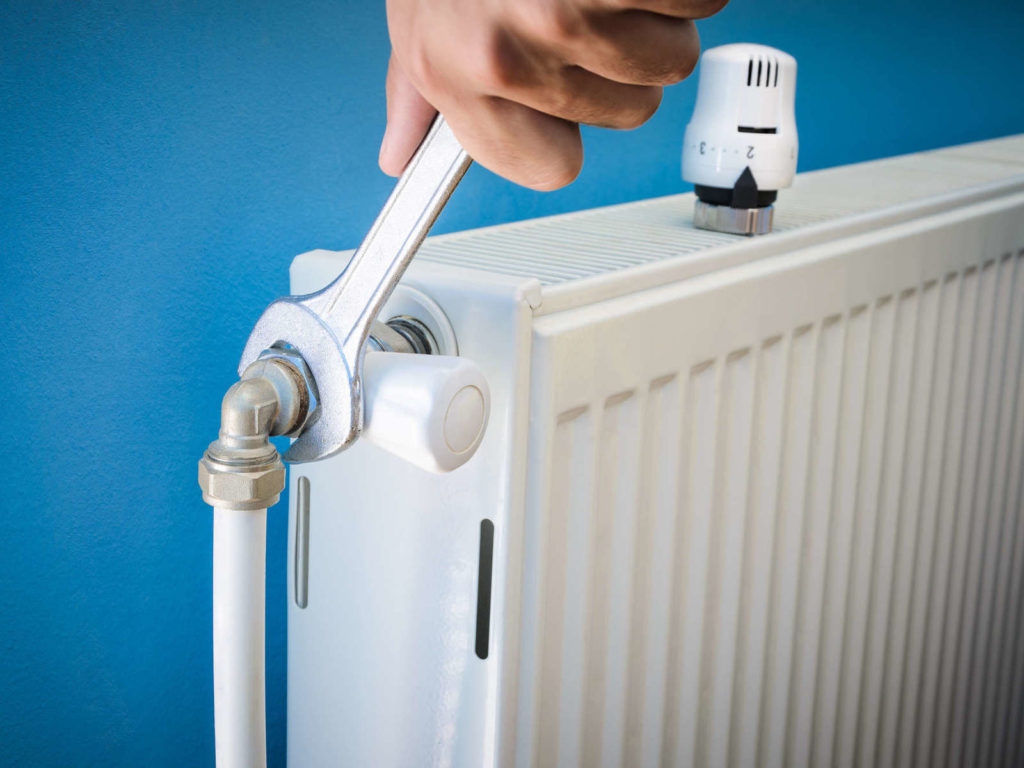

Если на какой-то батарее стоит обычный шаровый кран за исключением последнего прибора, его рекомендуется поменять на вентиль. Процесс выполняется несложно. Перед тем как поменять кран на батарее отопления, нужно подготовить фум-ленту. Ею обрабатывается резьба, чтобы выполнил герметичное соединение.

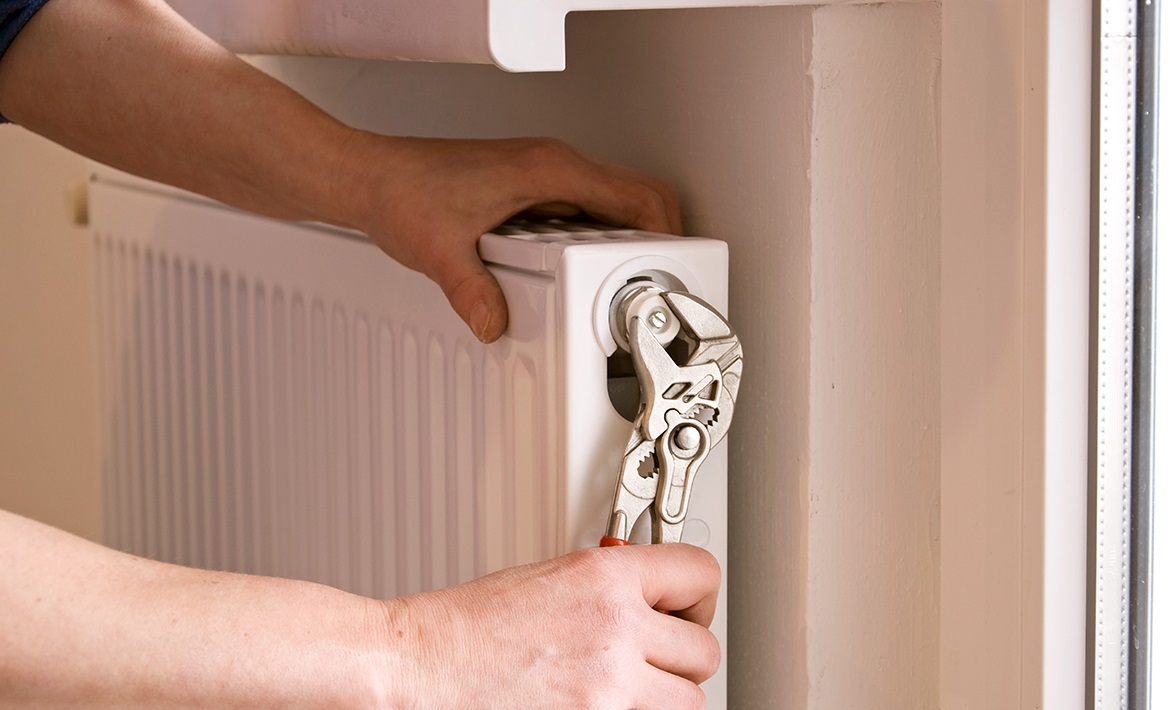

Установочный процесс выполняется простым ввинчиванием вентиля в выходное отверстие в батареи. После установки новой арматуры обязательно созданый стык проверяется на предмет утечки теплоносителя.

На заметку! При необходимости установить кран на трубу, рекомендуется сначала вырезать ее часть. Потом на концах двух труб нарезать резьбу, если они из стали. К полипропиленовым трубопроводам можно припаять муфты с резьбой.

Все работы по установке крана начинаются с удаления теплоносителя из системы. Домовладельцы этот процесс выполнят без затруднения. Хозяевам квартир в многоэтажных домах придется сначала отключить стояк. Эта операция выполняется в подвале и ее можно реализовать быстро и без долгих согласований только летом. Ведь зимой для этого нужно получить специальное разрешение. Его выдадут только в аварийном случае. За разрешением необходимо обращаться в управляющую компанию.

Наличие кранов на радиаторе позволяет быстро отключить батарею для ремонта, замены или проведения профилактических мероприятий. При установке вентилей удастся выполнить регулировка теплоотдачи каждого отопительного прибора, подключенного к автономной или централизованной отопительной сети.

Шаровый кран предназначен только для перекрытия трубопровода. Вентиль позволяет плавно регулировать расход теплоносителя. Сейчас популярны радиаторные регулировочные краны, устанавливаемые на байпасах, в местах скопления воздуха, стояках, рядом с батареями.

Производители также выпускают арматуру с терморегулятором и изделия с термоголовкой. На радиаторы еще устанавливаются электронные регулировочные краны, промывочные и воздухоотводящие устройства.

Монтаж любых изделий выполняется на резьбу с уплотнением фум-лентой. Регулировочные процессы осуществляются путем поворота рукоятки устройства на определенную позицию.
